Reports

Mit dem Addon Reports können Auswertungen, Charts und Reports erstellt und in verschiedenen Formaten exportiert werden.

Damit das Generieren von Reports funktioniert, müssen folgende Pakete auf dem System installiert sein:

apt-get install texlive-lang-cyrillic

apt-get install texlive-lang-german

apt-get install dblatex

apt-get install asciidoc

Zum Exportieren von Charts und somit auch zum Erstellen von Reports wird PhantomJS benötigt. Dieser kann auf einem eigenen Server laufen und ist bei vielen Distributionen enthalten.
Debian:

apt-get install phantomjs

openSUSE:

zypper in phantomjs

Fedora:

dnf copr enable username/phantomjs && dnf install phantomjs

CentOS/RedHat:

yum copr enable username/phantomjs && yum install phantomjs

Zusätzlich wird die Datei highcharts-convert.js benötigt, welche auf dem Zielgerät vorhanden sein muss.

Sollten alle Voraussetzungen erfüllt sein, kann der Prozess mittels

phantomjs /pfad/zur/highcharts-convert.js -host 0.0.0.0 -port 3003

gestartet werden, wobei der Pfad, die IP-Adresse und optional der Port angepasst werden müssen. Als IP-Adresse muss die Eigene IP-Adresse angegeben werden, andernfalls wird der Export nicht funktionieren!
In der Datei „FHC/addons/reports/reports.config.inc.php“ muss die Konstante „PHANTOM_SERVER“ mit der selben Adresse(IP oder DNS) und dem selben Port eingetragen werden.
Sollte der Prozess korrekt laufen, kann nun ein Chart exportiert werden:

Zum Testen sollte entweder PNG oder JPEG verwendet weren, da bei SVG der PhantomJS nicht verwendet wird und bei PDF der Dokumentenexport involviert ist und somit unoconv benötigt wird!

Sollte nun ein Bild heruntergeladen worden sein, funktioniert der Export.

Sollte der erste Export funktionieren, gibt es nun 2 Möglichkeiten, um den Phantomjs prozess dauerhaft laufen zu lassen:

Achtung: Ubuntu verwendet erst ab Version 14.10 Systemd!
SysVinit oder Upstart wird hier nicht beschrieben!

/etc/systemd/system/phantomjs@.service mit folgendem Inhalt anlegen:

[Unit]
Description=PhantomJS headless browser with HighCharts
After=network.target

[Service]
Environment="QT_QPA_FONTDIR=/usr/share/fonts/truetype/dejavu"
ExecStart=/usr/bin/phantomjs /pfad/zur/highcharts-convert.js -host 0.0.0.0 -port 3003 -platform offscreen
KillMode=process
Restart=on-failure on-abort
User=%i
Group=%i

[Install]
WantedBy=multi-user.target

systemctl daemon-reload

Dieser Befehl muss nach jeder Änderung der Datei erneut ausgeführt werden!

systemctl start phantomjs@[USERNAME]

Username muss ersetzt werden!

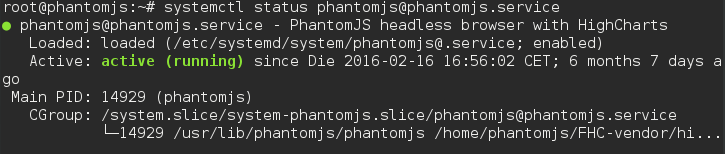

systemctl status phantomjs@[USERNAME]

Im Idealfall sollte hier nun „active (running)“ ausgegeben werden.
Sollte der Dienst nun nicht aktiv sein, fehlen dem Benutzer/der Gruppe wahrscheinlich diverse Rechte. Um dieses Problem testweise zu umgehen, kann die Gruppe und/oder der Benutzer in der Service-Datei auf root geändert (Schritt B nicht vergessen!) und der Dienst mittels

systemctl restart phantomjs@[USERNAME]

neu gestartet werden.

Um den Dienst automatisch zu starten, muss

systemctl enable phantomjs@[USERNAME]

ausgeführt werden.

SystemD - Wiki

Die einfache Variante wäre, den Prozess mittels

phantomjs /pfad/zur/highcharts-convert.js -host 0.0.0.0 -port 3003 &

zu forken. Sollte der Prozess jedoch abstürzen oder ein Server-Reboot erforderlich sein, muss er jedes mal manuell neu gestartet werden.

Statistiken bilden die Grundlage für Charts. Diese stellen die Daten bereit, die dann in Charts angezeigt werden. Der Aufbau der Statistik muss einem bestimmten Format folgen damit diese in Charts verwendet werden können.

1. Spalte = Kategorie = X Unterteilungen / Gruppen
2. - x. Spalte = Serien
Value = Punkt

  Y-Achse
	|
	|			Val2
	|	Val1
	|					Val3
	|
	|
	------------------------------------------------ X-Achse
		Kategorie1	Kategorie2	Kategorie3	Kategorie4

				Serie1	Serie2	Serie3

Hier ein Beispiel für den Aufbau der Statistik mit den Studiensemestern als Kategorie und 3 Serien für die Studierendenanzahl:

			Anzahl Studierende	M		W
WS2016			50			50		0
WS2017			70			50		20
WS2018			80			50		30

Bei dieser Art von Statistik muss die Bezeichnung der Serien fixiert sein. Wenn die Serien dynamisch aufgrund des Inhalts erstellt werden sollen, muss die Option FHCSeriesType (yz) verwendet werden. Statistiken von Charts mit dieser Option benötigen folgenden Aufbau:

Kategorie		Serie                   Value
  |		           |                     |
  V			   V                     V

as "xAxis"	as "Serie"      		as "y"       as "z"
WS2016		'Anzahl Studenten'		50		1
WS2017		'Anzahl Studenten'		70		1
WS2018		'Anzahl Studenten'		80		1
WS2016		'M'				50		1
WS2017		'M'				50		1
WS2018		'M'				50		1
WS2016		'W'				00		1
WS2017		'W'				20		1
WS2018		'W'				30		1

„z“ muss hierbei angegeben werden, hat jedoch derzeit keine Auswirkung

Preferences werden im JSON-Format angegeben und müssen dem Aufbau der Highcharts entsprechen.

In diesem Beispiel wird die Rotation der Labels an der X-Achse auf 90° geändert. In „series“ wird die Anzeige des Datensatzes „Gesamt“ auf ein Balkendiagramm geändert und „Inland“ auf ein Tortendiagramm. Mit „center“ und „size“ kann das Zentrum und die Größe manipuliert werden. Hier werden Prozentwerte angegeben, durch Weglassen des „%“-Zeichens können jedoch ebenso Pixelwerte verwendet werden. Mit der Einstellung „zIndex“ lässt sich manipulierrn, ob der entsprechende Chart weiter in den Vordergrund oder in den Hintergrund gerückt werden soll.
Mehrere Achsen können mithilfe des Arrays „yAxis“ angegeben werden. Hier kann per '„opposite“: true' angegeben werden, dass sie auf der rechten Seite gezeichnet wird. Später kann bei „series“ eine Serie per z.B.: „yAxis“:0 auf die erste Achse gehängt werden.

Wird eine Serie auf eine nicht existente Achse gehängt, funktioniert der Chart nicht!
(→ in der JS-Konsole wird der Highcharts-Fehler #18 ausgegeben)

Sollte keine yAchse definiert werden, wird automatisch eine ohne Namen hinzugefügt. Standardmäßig werden Serien auf die Achse #0 gehängt.

{
 "xAxis":{
  "labels":{
   "rotation":90  // Der Winkel der X-Achsenbeschriftung
  }
 },
 "yAxis":[
  {
   "title":{"text":"Test Achse(rechts)"},
   "labels":{
    "format":"{value} Personen",
    "style":{"color":"#FF0000"}
   },
   "opposite":true
  },
  {"title":{"text":"Test Achse(links)"}}
 ],
 "series":{
  "Ausland":{
    "zIndex": -1,
    "type":"column",
    "yAxis":1
  },
  "Ausland 2Stg":{
    "zIndex": -1,
    "type":"column",
    "yAxis":1
  },
  "Inland":{
    "type":"pie","center":["10%","10%"],"size":["20%","20%"]
  }
 }
}

Im Folgenden Beispiel wird das Zoomen verhindert und der generelle Typ des Charts auf ein Tortendiagramm verändert. Der generelle Typ sollte nur bei Drilldown-Charts manipuliert werden. Bei allen anderen kann dieser über VileSci → Addons → Reports → Chart → (gewünschter Chart) → Type geändert werden.

{
 "chart":{
  "zoomType":"none",//Möglichkeiten: "x", "y", "none", "xy" ("xy" ist standard)
  "type":"pie"
 }
}

Weitere Informationen JSON Befehlen können auf Highcharts nachgelesen werden. Hierbei ist nur zu beachten, dass auf Highcharts JAVASCRIPT angegeben wird, was bedeutet, dass z.B. aus:

chart:{ type: "boxplot"}

oder

chart.type="boxplot"

der JSON-Code:

"chart":{ "type:" "boxplot"}

wird.

Bei Boxplots muss darauf geachtet werden, dass 5 Spalten übergeben werden. Diese repräsentieren der Reihe nach unsere Boxplots: unterer Strich → Anfang der Box → Strich in der Box → Ende der Box → oberer Strich.

Anschließend muss in den Preferences der Typ „boxplot“, wie im Beispiel gesetzt werden. Mit der Option „FHCBoxplotType“ kann die Matritze der Boxplots gedreht werden. Bei einem „Tick“ handelt es sich um eine Hilfslinie im Chart

{
 "FHCBoxplotType": 0,         // 0-> normal(standard) / 1-> rotiert die Matritze
 "chart":{"type":"boxplot"},
 "tooltip":{"enabled":false}  // schaltet die tooltips aus
 "yAxis":
  {                            // hierbei handelt es sich um eine Achse für Noten
   "title":{"text":"Noten"},   // setzt den Titel der Achse auf "Noten"
   "reversed": true,           // kehrt die Achse um (aus 5 - 1 wird 1 - 5)
   "endOnTick":false,          // bewirkt, dass das Sichtfeld nicht zwingend mit einem Tick enden muss
   "startOnTick":false,        // bewirkt, dass das Sichtfeld nicht zwingend mit einem Tick beginnen muss
   "min": 0.9,                 // setzt den unteren Rand des Sichtfelds auf 0.9
   "max": 5.1,                 // setzt den oberen Rand des Sichtfelds auf 5.1
   "tickAmount": 5,            // es gibt insgesamt 5 Ticks
   "tickInterval": 1           // pro Tick wird um 1 erhöht
  }
}

In den Pivot-Tabellen-Preferences können mittels eines JS-Objekts die Standardeinstellungen der Pivot angepasst werden.

Standardmäßig würde eine Beispiel-Pivot etwa so aussehen:

Mit dem Array rows können die Standard-Reihen angepasst werden.
Mit dem Array cols können die Standard-Spalten angepasst werden.
Mit dem String rendererName kann der Standard-Renderer angepasst werden.
Mit dem String aggregatorName kann der Standard-Aggregator angepasst werden.
Mit dem Array vals kann der Standard-Wert angepasst werden(handelt sich zwar um einen Array, jedoch wird immer nur der Erste benutzt!).
Mit dem Array hiddenAttributes können Attribute versteckt werden.
Mit dem Objekt aggregators können neue Aggregatoren hinzugefügt werden (bisherige werden dabei überschrieben!).
Mit deFormat wird das deutsche Format erzwungen(z.B.: Komma statt Punkt)
Mit deFormatInt wird das deutsche Ganzzahlen-Format erzwungen

{
	rows: ["STG", "KZ"],
	cols: ["Studiensemester", "Monat"],
	rendererName: "Flächendiagramm",
	aggregatorName: "avgNPZ",
	vals: ["GPZ"],
	hiddenAttributes: ["GPZ","NPZ","FA2","FA3","NPZ-AQ"],
	aggregators: {
		"avgGPZ":
		function() { return tpl.average(deFormat)(["GPZ"])},
		"avgNPZ":
		function() { return tpl.average(deFormat)(["NPZ"])},
		"avgFA2":
		function() { return tpl.average(deFormat)(["FA2"])},
		"avgFA3":
		function() { return tpl.average(deFormat)(["FA3"])},
		"avgNPZ-AQ":
		function() { return tpl.average(deFormat)(["NPZ-AQ"])},
		"SOS NPZ/GPZ":
		function() { return tpl.sumOverSum()(["NPZ","GPZ"])}
	}
}

Umlaute müssen in ihrem HTML-Code angegeben werden. Dies ist bei jedem Speichervorgang erneut durchzuführen, daher empfiehlt es sich, den Code zuerst in einem Editior zu schreiben und anschließend jedes Mal neu in die Preferences zu kopieren.
